발사체

개요

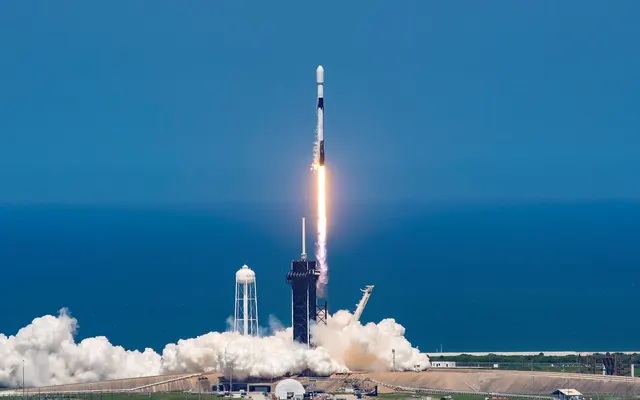

Falcon 9의 1단에는 Merlin 엔진 9기와, 액체 산소와 로켓용 등유(RP-1) 추진제를 담은 알루미늄-리튬 합금 탱크가 들어 있습니다. Falcon 9은 해수면에서 170만 파운드가 넘는 추력을 냅니다.

엔진

1단의 Merlin 엔진 9기는 1단 비행이 끝나 갈 무렵 출력을 조금씩 낮춥니다. 연료가 타면서 로켓 질량이 줄어드는 만큼 가속을 제한하기 위해서입니다. 이 엔진들은 재진입 전 1단의 자세를 바꾸고, 착륙을 위해 감속하는 데도 쓰입니다.

• 엔진 수9
• 해수면 추력7,607 kN / 1,710,000 lbs
• 진공 추력8,227 kN / 1,849,500 lbs

착륙 다리

Falcon 9 1단에는 최첨단 탄소섬유와 알루미늄 벌집 구조로 만든 착륙 다리 4개가 있습니다. 로켓 밑동 둘레에 대칭으로 접혀 있다가 착륙 직전에 펼쳐집니다.

인터스테이지

인터스테이지는 1단과 2단을 잇는 복합재 구조물로, 비행 중 두 단을 분리하는 공압식 푸셔가 들어 있습니다.

그리드 핀

Falcon 9에는 인터스테이지 밑동에 극초음속 그리드 핀 4개가 달려 있습니다. 압력 중심을 옮겨 재진입 중 로켓의 방향을 잡습니다.

Merlin Vacuum 엔진 한 기로 움직이는 2단은 Falcon 9의 탑재물을 목표 궤도에 올립니다. 2단 엔진은 단 분리 몇 초 뒤 점화하며, 여러 번 다시 점화해 여러 탑재물을 서로 다른 궤도에 놓을 수 있습니다.

• 엔진 수1 (진공용)
• 연소 시간397초
• 추력981 kN / 220,500 lbf

페어링

탄소 복합재로 만든 페어링은 궤도로 가는 동안 위성을 보호합니다. 페어링은 비행 약 3분 뒤 떨어져 나가며, SpaceX는 앞으로의 임무에 다시 쓰기 위해 페어링을 계속 회수하고 있습니다.

• 높이13.1 m / 43 ft
• 직경5.2 m / 17.1 ft

Dragon

Dragon은 우주선의 여압부에 최대 7명 그리고/또는 화물을 실을 수 있습니다. 여압되지 않은 트렁크에도 화물을 실을 수 있으며, 이곳에는 2차 탑재물도 실을 수 있습니다.

• 높이8.1 m / 26.6 ft
• 직경3.7 m / 12 ft

해수면용

Merlin은 SpaceX가 Falcon 1, Falcon 9, Falcon Heavy 발사체에 쓰려고 개발한 로켓 엔진 계열입니다. 로켓용 등유(RP-1)와 액체 산소를 추진제로 쓰며, 가스 발생기 사이클로 작동합니다. Merlin 엔진은 처음부터 회수와 재사용을 염두에 두고 설계되었습니다.

• 추진제LOX / RP-1
• 추력845 kN / 190,000 lbf

진공용

Merlin Vacuum은 우주 진공에서 엔진 효율을 최대로 끌어올리기 위해 배기부가 더 크고 팽창 노즐이 훨씬 큽니다. 연소실은 재생 냉각, 팽창 노즐은 복사 냉각 방식입니다. 최대 출력에서 Merlin Vacuum 엔진은 미국에서 만든 탄화수소 로켓 엔진 가운데 역대 가장 높은 효율로 작동합니다.

• 추진제LOX / RP-1
• 추력981 kN / 220,500 lbf
